4-Anwendungsfutter

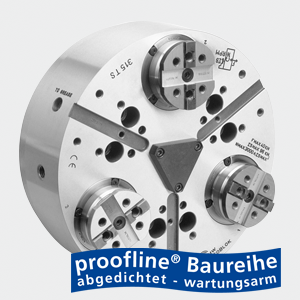

TSF-C | TSR-C

TSF-C: Pendelbacken
TSR-C: Starre Backen
- zentrisch spannend

Niederzugfutter
Ø 135 - 650 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TSF-C

TSF-C: Pendelbacken
- zentrisch spannend


Niederzugfutter
Ø 170 - 315 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 2 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

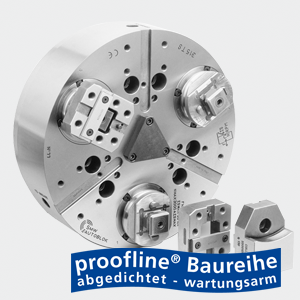

TSF-RM | TSR-RM

TSF-RM: Pendelbacken
TSR-RM: Starre Backen
- zentrisch spannend

Niederzugfutter Backenschnellwechsel
Ø 170 - 530 mm
■ Backenschnellwechsel über Palettensystem
■ Aktiver Niederzug
■ KREUZVERSATZ - Paletten
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

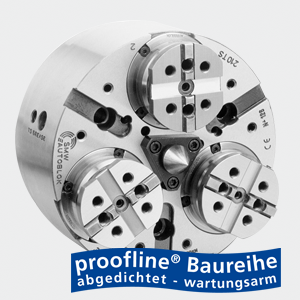

TSF-CP | TSR-CP

TSF-CP: Pendelbacken
TSR-CP: Starre Backen
- ausgleichend spannend

Niederzugfutter ausgleichend spannend
Ø 135 - 650 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 3 Backen
■ Proofline®  Futter
= abgedichtet - wartungsarm

TSF-CP

TSF-CP: Pendelbacken
- ausgleichend spannend


Niederzugfutter ausgleichend spannend
Ø 170 - 315 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 2 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TSBF-C | TSBR-C

TSBF-C: Pendelbacken
TSBR-C: Starre Backen
- zentrisch spannend

Niederzugfutter
Ø 220 - 330 mm
■ Großer Durchgang
■ KREUZVERSATZ
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TSBF-CP | TSBR-CP

TSBF-CP: Pendelbacken
TSBR-CP: Starre Backen
- ausgleichend spannend

Niederzugfutter ausgleichend spannend
Ø 220 - 330 mm
■ Großer Durchgang
■ KREUZVERSATZ
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

FRC-N

FRC-N: Starre Backen
- ausgleichend spannend


Hebelfutter
Ø 215 - 365 mm
■ Großer Ausgleichweg
■ Niederzug
■ Zentrierkeile einstellbar
■ KREUZVERSATZ
■ Proofline® Futter
= abgedichtet - wartungsarm

FRS

FRS: Starre Backen
- zentrisch spannend

Hebelfutter
Ø 215 - 365 mm
■ Großer Durchgang
■ KREUZVERSATZ
■ Niederzug
■ Proofline® Futter
= abgedichtet - wartungsarm

TPT-C

TPT-C: Kreuzversatz


Präzisions 2+2 Backenfutter
Ø 210 - 400 mm
■ Ohne Durchgang
■ KREUZVERSATZ

TPT-C

TPT-C: Kreuzversatz


Präzisions 2+2 Backenfutter
Ø 500 - 800 mm
■ Ohne Durchgang
■ KREUZVERSATZ

TPT-RC

TPT-RC: Kreuzversatz


Präzisions 2+2 Backenfutter
Ø 1000 - 2000 mm
■ Individuelle Backeneinstellung
■ Ohne Durchgang
■ KREUZVERSATZ

TX-C

TX-C: Starre Backen
- zentrisch spannend

Niederzugfutter
Ø 170 - 530 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TX-RV

TX-RV: Starre Backen
- zentrisch spannend

Niederzugfutter
Ø 170 - 530 mm
■ Aktiver Niederzug
■ Backenschnellwechsel (innen/außen)
■ 3 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TSX-C 2+2


TSX-C: Niederzug
- 2+2 Backen

2+2 Präzisions-Niederzugfutter
Ø 265 - 315 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 2+2 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

TEF-C


TEF-C: Pendelbacken
- zentrisch spannend

2+2+2 ausgleichendes Niederzugfutter
Ø 260 - 850 mm
■ Aktiver Niederzug
■ KREUZVERSATZ
■ 6 Backen (2+2+2) alle Größen
■ Proofline® Futter
= abgedichtet - wartungsarm

SJL

SJL: Zentrisch spannend mit Fliehkraftausgleich für höchste Drehzahlen

6 Backen (2+2+2) Hebelsausgleichfutter
Ø 225 - 400 mm
■ Für dünne & deformationsempfindl. Teile
■ Kreuzversatz / Spitzverzahnung metrisch
■ Carbonring für höchste Steifigkeit
■ Backen paarweise pendelnd
■ Pendel feststellbar
■ Proofline® Futter
= abgedichtet - wartungsarm

SJLS

SJL: Zentrisch spannend


6 Backen (2+2+2) Hebelsausgleichfutter
Ø 225 - 400 mm
■ Für dünne & deformationsempfindl. Teile
■ Kreuzversatz / Spitzverzahnung metrisch
■ Backen paarweise pendelnd
■ Pendel feststellbar
■ Proofline® Futter
= abgedichtet - wartungsarm

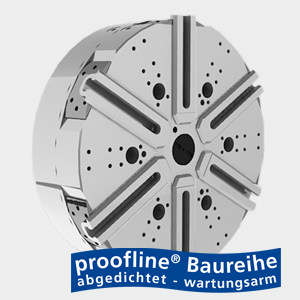

IEP-D | IEP-C

IEP-D: Zoll | IEP-C: Kreuzversatz
2+2+2 Ausgleichsfutter

Präzisions 6-Backenfutter
Ø 400 - 800 mm
■ Ohne Durchgang
■ 6 Backen (2+2+2) alle Größen
■ Fliehkraftkompensation
■ Proofline® Futter
= abgedichtet - wartungsarm

IEP-D

IEP-D: Modulverzahnung
2+2+2 Ausgleichsfutter

Präzisions 6-Backenfutter
Ø 1000 - 1600 mm
■ Ohne Durchgang
■ 6 Backen (2+2+2) alle Größen
■ Fliehkraftkompensation
■ Proofline® Futter
= abgedichtet - wartungsarm

AXN

AXN: Automatisches Schwenkfutter


Automatisches Schwenkfutter
Ø 210 - 1250 mm
■ Hydraulisches Spannen und Indexieren
■ Teilungen 4 x 90°/ 8 x 45°/ 3 x 120°/ 6 x 60°
■ Sonder auf Anfrage
■ 2 Backen
■ Proofline® Futter
= abgedichtet - wartungsarm

W

W: Wellenspannfutter
mit Stirnmitnehmer

Wellenspannfutter
Ø 215 - 460 mm
■ Zentrisch oder ausgleichend spannend
■ Schnellwechsel f. Backen, Stirnmitnehmer
■ Rückziehbare Backen / Backenträger
■ Bearbeitung v. Wellen in einer Aufspannung
■ Proofline® Futter
= abgedichtet - wartungsarm

CSC

CSC: Kurbelwellenfutter
mit rückziehbarem Backenträger

Kurbelwellenfutter
Ø 260 - 325 mm
■ Axial verfahrbare und klemmbare Zentrierspitze
■ Rückziehbare Backen über rückziehbaren Backenträger
■ Wuchtkammern zum Feinwuchten auf der Maschine
■ Proofline® Futter
= abgedichtet - wartungsarm

GSA

GSA: Wellenspannfutter
mit Stirnmitnehmer

Wellenspannfutter
Ø 200 - 480 mm
■ Ausgleichend spannend
■ Rückziehbare Backen
■ Bearbeitung v. Wellen in einer Aufspannung
■ Proofline® Futter
= abgedichtet - wartungsarm

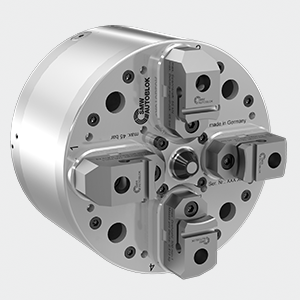

SCG

SCG: 4 Backen (2+2)
hydraulisches Ausgleichsfutter

Ausgleichsfutter
Ø 206 mm
■ Für Schleifbearbeitung
■ Zentrierspitzen Schnellwechsel oder einstellbar
■ Hydraulische Betätigung
■ 2+2 Backen separat betätigt
■ Abgedichtet - wartungsarm

ACS

ACS: Schrägbolzenfutter
- zentrisch spannend

Schrägbolzenfutter
Ø 110 - 450 mm
■ ACS-E: Außenspannung
■ ACS-I: Innenspannung
■ 3 und 6 Backen (nur ACS-E)
■ 5 Backen (nur ACS-E 5-520)
